React 基础概念

1. 包结构

React 工程目录的 packages 下包含 35 个包(@17.0.2版本). 其中与web开发相关的核心包共有 4 个, 本系列近 20 篇文章, 以这 4 个包为线索进行展开, 深入理解 react 内部作用原理.

基础包结构

react
react 基础包, 只提供定义 react 组件(ReactElement)的必要函数, 一般来说需要和渲染器(react-dom,react-native)一同使用. 在编写react应用的代码时, 大部分都是调用此包的 api.
react-dom
react 渲染器之一, 是 react 与 web 平台连接的桥梁(可以在浏览器和 nodejs 环境中使用), 将react-reconciler中的运行结果输出到 web 界面上. 在编写react应用的代码时,大多数场景下, 能用到此包的就是一个入口函数ReactDOM.render(<App/>, document.getElementByID('root')), 其余使用的 api, 基本是react包提供的.
react-reconciler
react 得以运行的核心包(综合协调react-dom,react,scheduler各包之间的调用与配合). 管理 react 应用状态的输入和结果的输出. 将输入信号最终转换成输出信号传递给渲染器.
- 接受输入(scheduleUpdateOnFiber), 将fiber树生成逻辑封装到一个回调函数中(涉及fiber树形结构, fiber.updateQueue队列, 调和算法等),
- 把此回调函数(performSyncWorkOnRoot或performConcurrentWorkOnRoot)送入scheduler进行调度
- scheduler会控制回调函数执行的时机, 回调函数执行完成后得到全新的 fiber 树
- 再调用渲染器(如react-dom, react-native等)将 fiber 树形结构最终反映到界面上
scheduler
调度机制的核心实现, 控制由react-reconciler送入的回调函数的执行时机, 在concurrent模式下可以实现任务分片. 在编写react应用的代码时, 同样几乎不会直接用到此包提供的 api.
- 核心任务就是执行回调(回调函数由react-reconciler提供)
- 通过控制回调函数的执行时机, 来达到任务分片的目的, 实现可中断渲染(concurrent模式下才有此特性)

react 应用整体结构分为接口层(api)和内核层(core)

接口层(api) react包, 平时在开发过程中使用的绝大部分api均来自此包(不是所有). 在react启动之后, 正常可以改变渲染的基本操作有 3 个.
- class 组件中使用setState()
- function 组件里面使用 hook,并发起dispatchAction去改变 hook 对象
- 改变 context(其实也需要setState或dispatchAction的辅助才能改变)
以上setState和dispatchAction都由react包直接暴露. 所以要想 react 工作, 基本上是调用react包的 api 去与其他包进行交互.
内核层(core) 整个内核部分, 由 3 部分构成:
1. 调度器 scheduler包, 核心职责只有 1 个, 就是执行回调.
  - 把react-reconciler提供的回调函数, 包装到一个任务对象中.
  - 在内部维护一个任务队列, 优先级高的排在最前面.
  - 循环消费任务队列, 直到队列清空.
2. 构造器 react-reconciler包, 有 3 个核心职责:
  1. 装载渲染器, 渲染器必须实现HostConfig协议(如: react-dom), 保证在需要的时候, 能够正确调用渲染器的 api, 生成实际节点(如: dom节点).
  2. 接收react-dom包(初次render)和react包(后续更新setState)发起的更新请求.
  3. 将fiber树的构造过程包装在一个回调函数中, 并将此回调函数传入到scheduler包等待调度.
3. 渲染器 react-dom包, 有 2 个核心职责:
  1. 引导react应用的启动(通过ReactDOM.render).
  2. 实现HostConfig协议(源码在 ReactDOMHostConfig.js 中), 能够将react-reconciler包构造出来的fiber树表现出来, 生成 dom 节点(浏览器中), 生成字符串(ssr).

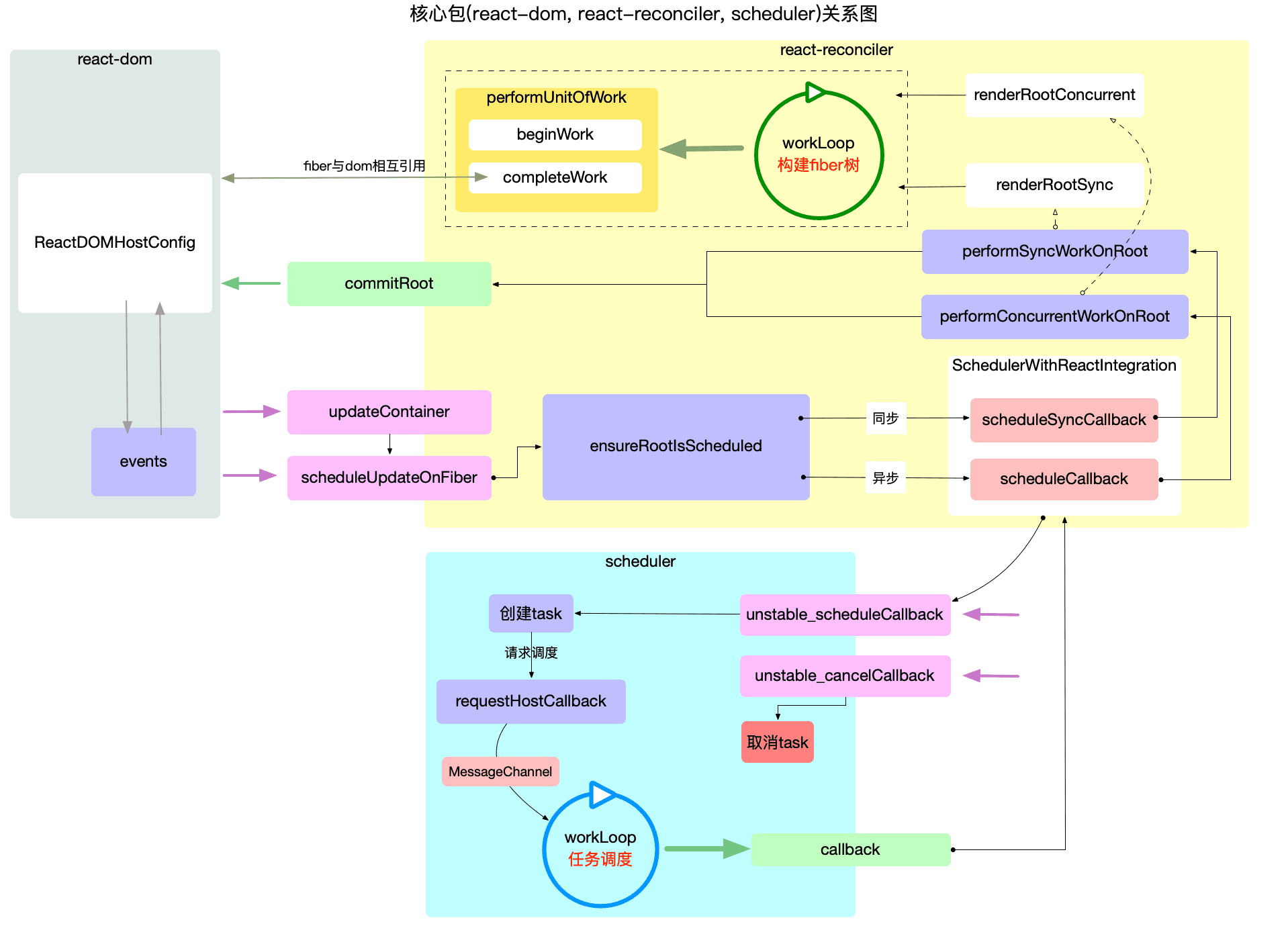

注意:

红色方块代表入口函数, 绿色方块代表出口函数.
package 之间的调用脉络就是通过板块间的入口和出口函数连接起来的.

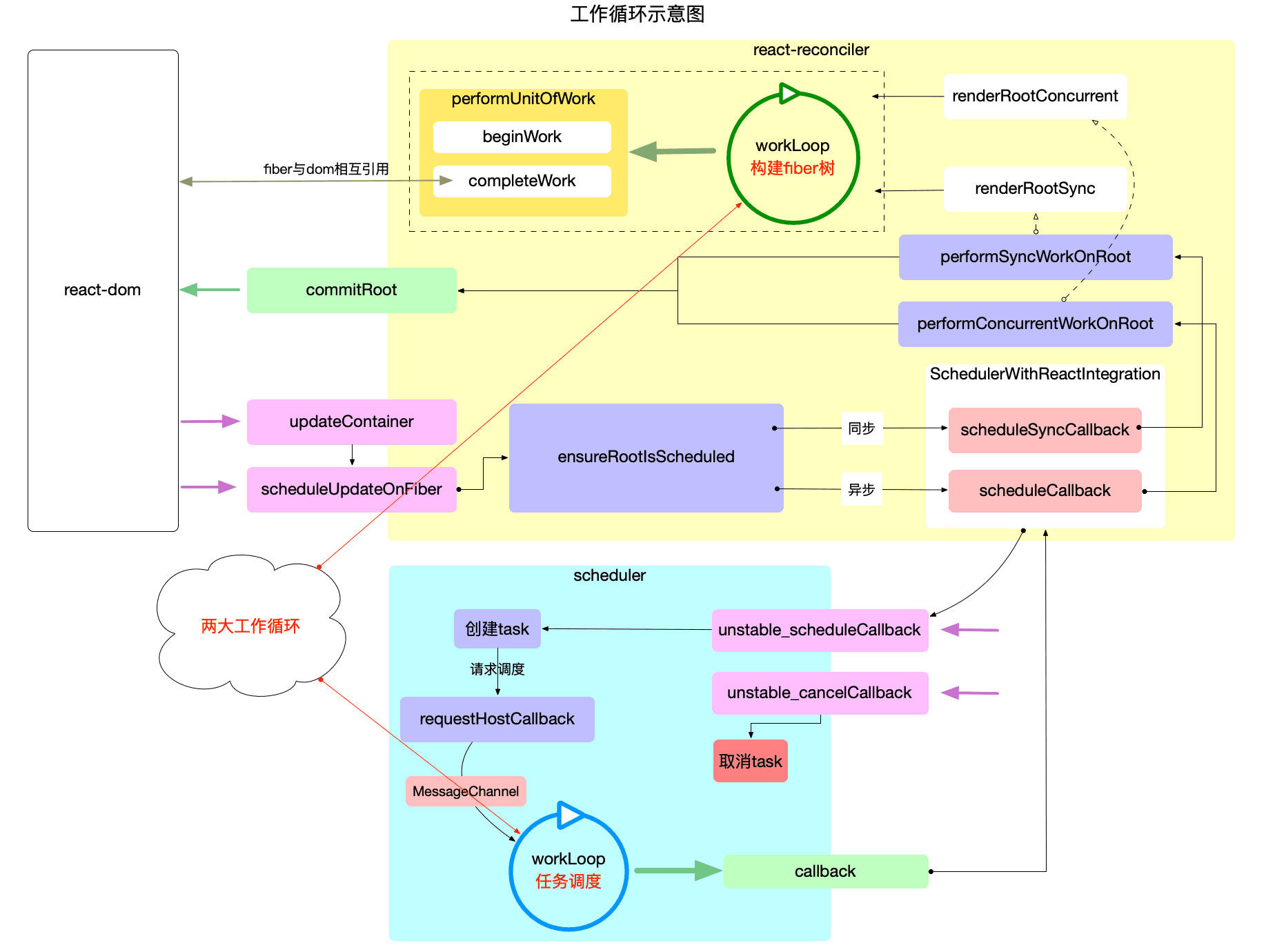

2. 工作循环

任务调度循环: Scheduler.js, react应用得以运行的保证, 它需要循环调用, 控制所有任务(task)的调度.
fiber构造循环: ReactFiberWorkLoop.js, 控制 fiber 树的构造, 整个过程是一个深度优先遍历.

这两个循环对应的 js 源码不同于其他闭包(运行时就是闭包), 其中定义的全局变量, 不仅是该作用域的私有变量, 更用于控制react应用的执行过程.

区别与联系

区别

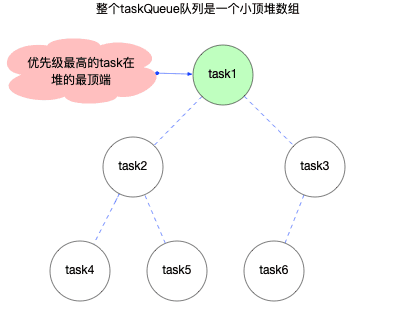

- 任务调度循环是以二叉堆为数据结构(详见react 算法之堆排序), 循环执行堆的顶点, 直到堆被清空.
- 任务调度循环的逻辑偏向宏观, 它调度的是每一个任务(task), 而不关心这个任务具体是干什么的(甚至可以将Scheduler包脱离react使用), 具体任务其实就是执行回调函数performSyncWorkOnRoot或performConcurrentWorkOnRoot.
- fiber构造循环是以树为数据结构, 从上至下执行深度优先遍历(详见react 算法之深度优先遍历).
- fiber构造循环的逻辑偏向具体实现, 它只是任务(task)的一部分(如performSyncWorkOnRoot包括: fiber树的构造, DOM渲染, 调度检测), 只负责fiber树的构造.
联系
- fiber构造循环是任务调度循环中的任务(task)的一部分. 它们是从属关系, 每个任务都会重新构造一个fiber树.

react 运行的主干逻辑, 即将输入转换为输出的核心步骤, 实际上就是围绕这两大工作循环进行展开.

输入: 将每一次更新(如: 新增, 删除, 修改节点之后)视为一次更新需求(目的是要更新DOM节点).
注册调度任务: react-reconciler收到更新需求之后, 并不会立即构造fiber树, 而是去调度中心scheduler注册一个新任务task, 即把更新需求转换成一个task.
执行调度任务(输出): 调度中心scheduler通过任务调度循环来执行task(task的执行过程又回到了react-reconciler包中).
- fiber构造循环是task的实现环节之一, 循环完成之后会构造出最新的 fiber 树.
- commitRoot是task的实现环节之二, 把最新的 fiber 树最终渲染到页面上, task完成.

3. React 应用中的高频对象

react 包

此包定义 react 组件(ReactElement)的必要函数, 提供一些操作ReactElement对象的 api.

这个包的核心需要理解ReactElement对象, 假设有如下入口函数:

// 入口函数
ReactDOM.render(<App />, document.getElementById('root'));

可以简单的认为, 包括<App/>及其所有子节点都是ReactElement对象(在 render 之后才会生成子节点, 后文详细解读), 每个ReactElement对象的区别在于 type 不同.

ReactElement 对象

其 type 定义在shared包中.

所有采用jsx语法书写的节点, 都会被编译器转换, 最终会以React.createElement(...)的方式, 创建出来一个与之对应的ReactElement对象.

ReactElement对象的数据结构如下:

export type ReactElement = {|
  // 用于辨别ReactElement对象
  $$typeof: any,

  // 内部属性
  type: any, // 表明其种类
  key: any,
  ref: any,
  props: any,

  // ReactFiber 记录创建本对象的Fiber节点, 还未与Fiber树关联之前, 该属性为null
  _owner: any,

  // __DEV__ dev环境下的一些额外信息, 如文件路径, 文件名, 行列信息等
  _store: {validated: boolean, ...},
  _self: React$Element<any>,
  _shadowChildren: any,
  _source: Source,
|};

需要特别注意 2 个属性:

key属性在reconciler阶段会用到, 目前只需要知道所有的ReactElement对象都有 key 属性(且其默认值是 null, 这点十分重要, 在 diff 算法中会使用到).
type属性决定了节点的种类:
- 它的值可以是字符串(代表div,span等 dom 节点), 函数(代表fuction, class等节点), 或者 react 内部定义的节点类型(portal,context,fragment等)
- 在reconciler阶段, 会根据 type 执行不同的逻辑

在v17.0.2中, 定义了 20 种内部节点类型. 根据运行时环境不同, 分别采用 16 进制的字面量和Symbol进行表示.

ReactComponent对象

对于ReactElement来讲, ReactComponent仅仅是诸多type类型中的一种.

class App extends React.Component {
  render() {
    return (
      <div className="app">
        <header>header</header>
        <Content />
        <footer>footer</footer>
      </div>
    );
  }
}

class Content extends React.Component {
  render() {
    return (
      <React.Fragment>
        <p>1</p>
        <p>2</p>
        <p>3</p>
      </React.Fragment>
    );
  }
}

export default App;

编译之后的代码(此处只编译了 jsx 语法, 并没有将 class 语法编译成 es5 中的 fuction), 可以更直观的看出调用逻辑.

createElement函数的第一个参数将作为创建ReactElement的type. 可以看到Content这个变量被编译器命名为App_Content, 并作为第一个参数(引用传递), 传入了createElement.

class App_App extends react_default.a.Component {
  render() {
    return /*#__PURE__*/ react_default.a.createElement(
      'div',
      {
        className: 'app',
      } /*#__PURE__*/,
      react_default.a.createElement('header', null, 'header') /*#__PURE__*/,

      // 此处直接将Content传入, 是一个指针传递
      react_default.a.createElement(App_Content, null) /*#__PURE__*/,
      react_default.a.createElement('footer', null, 'footer'),
    );
  }
}
class App_Content extends react_default.a.Component {
  render() {
    return /*#__PURE__*/ react_default.a.createElement(
      react_default.a.Fragment,
      null /*#__PURE__*/,
      react_default.a.createElement('p', null, '1'),
      /*#__PURE__*/

      react_default.a.createElement('p', null, '2'),
      /*#__PURE__*/

      react_default.a.createElement('p', null, '3'),
    );
  }
}

上述示例演示了ReactComponent是诸多ReactElement种类中的一种情况, 但是由于ReactComponent是 class 类型, 自有它的特殊性(可对照源码, 更容易理解).

ReactComponent是 class 类型, 继承父类Component, 拥有特殊的方法(setState,forceUpdate)和特殊的属性(context,updater等).
在reconciler阶段, 会依据ReactElement对象的特征, 生成对应的 fiber 节点. 当识别到ReactElement对象是 class 类型的时候, 会触发ReactComponent对象的生命周期, 并调用其 render方法, 生成ReactElement子节点.

其他`ReactElement`

上文介绍了第一种特殊的ReactElement(class类型的组件), 除此之外function类型的组件也需要深入了解, 因为Hook只能在function类型的组件中使用.

如果在function类型的组件中没有使用Hook(如: useState, useEffect等), 在reconciler阶段所有有关Hook的处理都会略过, 最后调用该function拿到子节点ReactElement.

如果使用了Hook, 逻辑就相对复杂, 涉及到Hook创建和状态保存(有关 Hook 的原理部分, 在 Hook 原理章节中详细解读). 此处只需要了解function类型的组件和class类型的组件一样, 是诸多ReactElement形式中的一种.

`ReactElement`内存结构

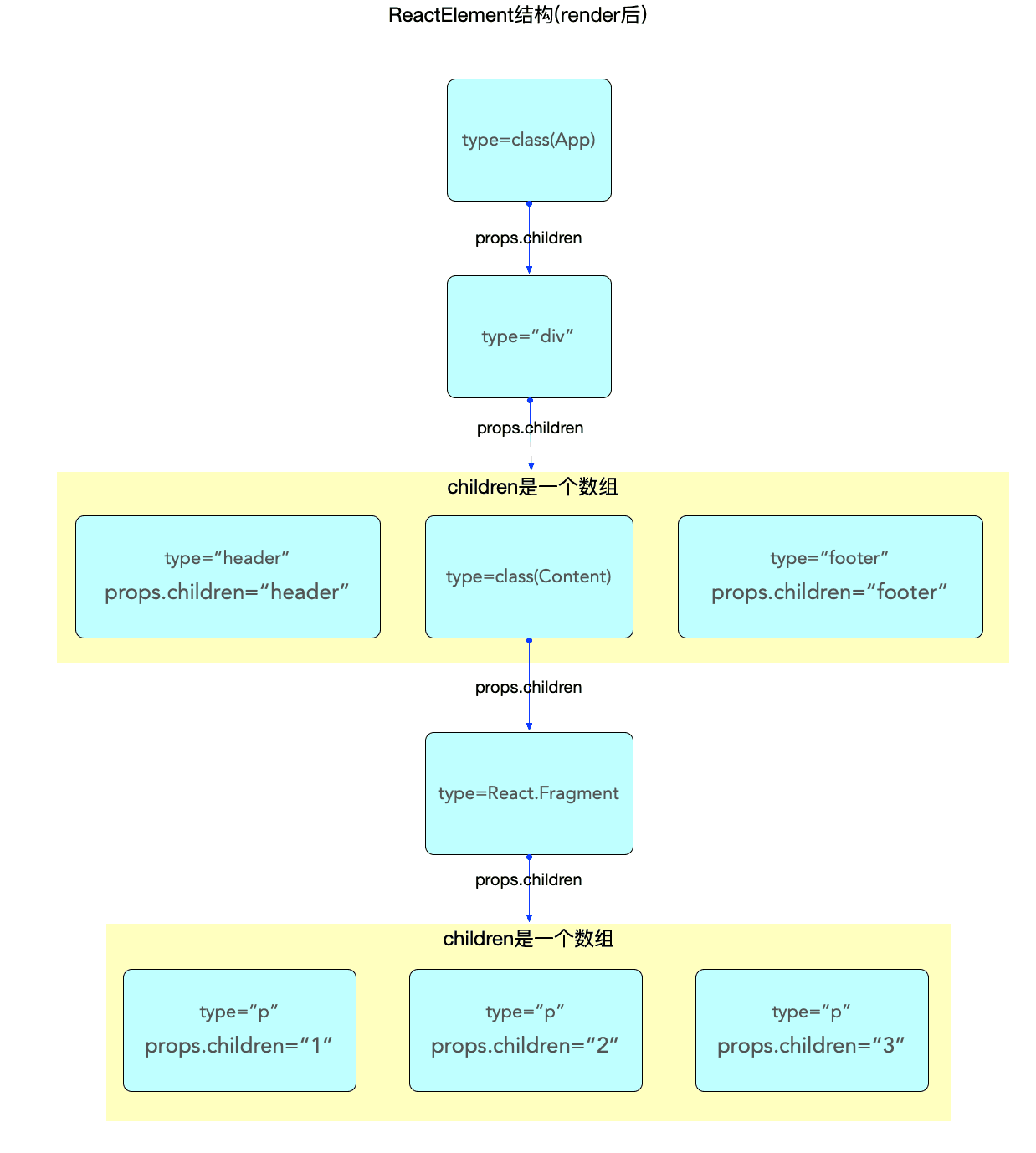

通过前文对ReactElement的介绍, 可以比较容易的画出<App/>这个ReactElement对象在内存中的结构(reconciler阶段完成之后才会形成完整的结构).

注意:

class和function类型的组件,其子节点是在 render 之后(reconciler阶段)才生成的. 此处只是单独表示ReactElement的数据结构.
父级对象和子级对象之间是通过props.children属性进行关联的(与 fiber 树不同).
ReactElement虽然不能算是一个严格的树, 也不能算是一个严格的链表. 它的生成过程是至顶向下的, 是所有组件节点的总和.
ReactElement树(暂且用树来表述)和fiber树是以props.children为单位先后交替生成的(在 fiber 树构建章节详细解读), 当ReactElement树构造完毕, fiber 树也随后构造完毕.
reconciler阶段会根据ReactElement的类型生成对应的fiber节点(不是一一对应, 比如Fragment类型的组件在生成fiber节点的时候会略过).

`react-reconciler` 包

react-reconciler包是react应用的中枢, 连接渲染器(react-dom)和调度中心(scheduler), 同时自身也负责 fiber 树的构造. fiber是核心, react 体系的渲染和更新都要以 fiber 作为数据模型, 如果不能理解 fiber, 也无法深入理解 react.

Fiber 对象

先看数据结构, 其 type 类型的定义在ReactInternalTypes.js中:

// 一个Fiber对象代表一个即将渲染或者已经渲染的组件(ReactElement), 一个组件可能对应两个fiber(current和WorkInProgress)
// 单个属性的解释在后文(在注释中无法添加超链接)
export type Fiber = {|
  tag: WorkTag,
  key: null | string,
  elementType: any,
  type: any,
  stateNode: any,
  return: Fiber | null,
  child: Fiber | null,
  sibling: Fiber | null,
  index: number,
  ref:
    | null
    | (((handle: mixed) => void) & { _stringRef: ?string, ... })
    | RefObject,
  pendingProps: any, // 从`ReactElement`对象传入的 props. 用于和`fiber.memoizedProps`比较可以得出属性是否变动
  memoizedProps: any, // 上一次生成子节点时用到的属性, 生成子节点之后保持在内存中
  updateQueue: mixed, // 存储state更新的队列, 当前节点的state改动之后, 都会创建一个update对象添加到这个队列中.
  memoizedState: any, // 用于输出的state, 最终渲染所使用的state
  dependencies: Dependencies | null, // 该fiber节点所依赖的(contexts, events)等
  mode: TypeOfMode, // 二进制位Bitfield,继承至父节点,影响本fiber节点及其子树中所有节点. 与react应用的运行模式有关(有ConcurrentMode, BlockingMode, NoMode等选项).

  // Effect 副作用相关
  flags: Flags, // 标志位
  subtreeFlags: Flags, //替代16.x版本中的 firstEffect, nextEffect. 当设置了 enableNewReconciler=true才会启用
  deletions: Array<Fiber> | null, // 存储将要被删除的子节点. 当设置了 enableNewReconciler=true才会启用

  nextEffect: Fiber | null, // 单向链表, 指向下一个有副作用的fiber节点
  firstEffect: Fiber | null, // 指向副作用链表中的第一个fiber节点
  lastEffect: Fiber | null, // 指向副作用链表中的最后一个fiber节点

  // 优先级相关
  lanes: Lanes, // 本fiber节点的优先级
  childLanes: Lanes, // 子节点的优先级
  alternate: Fiber | null, // 指向内存中的另一个fiber, 每个被更新过fiber节点在内存中都是成对出现(current和workInProgress)

  // 性能统计相关(开启enableProfilerTimer后才会统计)
  // react-dev-tool会根据这些时间统计来评估性能
  actualDuration?: number, // 本次更新过程, 本节点以及子树所消耗的总时间
  actualStartTime?: number, // 标记本fiber节点开始构建的时间
  selfBaseDuration?: number, // 用于最近一次生成本fiber节点所消耗的时间
  treeBaseDuration?: number, // 生成子树所消耗的时间的总和
|};

属性解释:

fiber.tag: 表示 fiber 类型, 根据ReactElement组件的 type 进行生成, 在 react 内部共定义了25 种 tag.
fiber.key: 和ReactElement组件的 key 一致.
fiber.elementType: 一般来讲和ReactElement组件的 type 一致
fiber.type: 一般来讲和fiber.elementType一致. 一些特殊情形下, 比如在开发环境下为了兼容热更新(HotReloading), 会对function, class, ForwardRef类型的ReactElement做一定的处理, 这种情况会区别于fiber.elementType, 具体赋值关系可以查看源文件.
fiber.stateNode: 与fiber关联的局部状态节点(比如: HostComponent类型指向与fiber节点对应的 dom 节点; 根节点fiber.stateNode指向的是FiberRoot; class 类型节点其stateNode指向的是 class 实例).
fiber.return: 指向父节点.
fiber.child: 指向第一个子节点.
fiber.sibling: 指向下一个兄弟节点.
fiber.index: fiber 在兄弟节点中的索引, 如果是单节点默认为 0.
fiber.ref: 指向在ReactElement组件上设置的 ref(string类型的ref除外, 这种类型的ref已经不推荐使用, reconciler阶段会将string类型的ref转换成一个function类型).
fiber.pendingProps: 输入属性, 从ReactElement对象传入的 props. 用于和fiber.memoizedProps比较可以得出属性是否变动.
fiber.memoizedProps: 上一次生成子节点时用到的属性, 生成子节点之后保持在内存中. 向下生成子节点之前叫做pendingProps, 生成子节点之后会把pendingProps赋值给memoizedProps用于下一次比较.pendingProps和memoizedProps比较可以得出属性是否变动.
fiber.updateQueue: 存储update更新对象的队列, 每一次发起更新, 都需要在该队列上创建一个update对象.
fiber.memoizedState: 上一次生成子节点之后保持在内存中的局部状态.
fiber.dependencies: 该 fiber 节点所依赖的(contexts, events)等, 在context机制章节详细说明.
fiber.mode: 二进制位 Bitfield,继承至父节点,影响本 fiber 节点及其子树中所有节点. 与 react 应用的运行模式有关(有 ConcurrentMode, BlockingMode, NoMode 等选项).
fiber.flags: 标志位, 副作用标记(在 16.x 版本中叫做effectTag, 相应pr), 在ReactFiberFlags.js中定义了所有的标志位. reconciler阶段会将所有拥有flags标记的节点添加到副作用链表中, 等待 commit 阶段的处理.
fiber.subtreeFlags: 替代 16.x 版本中的 firstEffect, nextEffect. 默认未开启, 当设置了enableNewReconciler=true 才会启用, 本系列只跟踪稳定版的代码, 未来版本不会深入解读, 使用示例见源码.
fiber.deletions: 存储将要被删除的子节点. 默认未开启, 当设置了enableNewReconciler=true 才会启用, 本系列只跟踪稳定版的代码, 未来版本不会深入解读, 使用示例见源码.
fiber.nextEffect: 单向链表, 指向下一个有副作用的 fiber 节点.
fiber.firstEffect: 指向副作用链表中的第一个 fiber 节点.
fiber.lastEffect: 指向副作用链表中的最后一个 fiber 节点.
fiber.lanes: 本 fiber 节点所属的优先级, 创建 fiber 的时候设置.
fiber.childLanes: 子节点所属的优先级.
fiber.alternate: 指向内存中的另一个 fiber, 每个被更新过 fiber 节点在内存中都是成对出现(current 和 workInProgress)

通过以上 25 个属性的解释, 对fiber对象有一个初步的认识.

最后绘制一颗 fiber 树与上文中的ReactElement树对照起来:

注意:

这里的fiber树只是为了和上文中的ReactElement树对照, 所以只用观察红色虚线框内的节点.
其中<App/>,<Content/>为ClassComponent类型的fiber节点, 其余节点都是普通HostComponent类型节点.
<Content/>的子节点在ReactElement树中是React.Fragment, 但是在fiber树中React.Fragment并没有与之对应的fiber节点(reconciler阶段对此类型节点做了单独处理, 所以ReactElement节点和fiber节点不是一对一匹配).

Update 与 UpdateQueue 对象

在fiber对象中有一个属性fiber.updateQueue, 是一个链式队列(即使用链表实现的队列存储结构), 后文会根据场景表述成链表或队列.

首先观察Update对象的数据结构(对照源码):

export type Update<State> = {|
  eventTime: number, // 发起update事件的时间(17.0.2中作为临时字段, 即将移出)
  lane: Lane, // update所属的优先级

  tag: 0 | 1 | 2 | 3, //
  payload: any, // 载荷, 根据场景可以设置成一个回调函数或者对象
  callback: (() => mixed) | null, // 回调函数

  next: Update<State> | null, // 指向链表中的下一个, 由于UpdateQueue是一个环形链表, 最后一个update.next指向第一个update对象
|};

// =============== UpdateQueue ==============
type SharedQueue<State> = {|
  pending: Update<State> | null,
|};

export type UpdateQueue<State> = {|
  baseState: State,
  firstBaseUpdate: Update<State> | null,
  lastBaseUpdate: Update<State> | null,
  shared: SharedQueue<State>,
  effects: Array<Update<State>> | null,
|};

属性解释:

UpdateQueue
- baseState: 表示此队列的基础 state
- firstBaseUpdate: 指向基础队列的队首
- lastBaseUpdate: 指向基础队列的队尾
- shared: 共享队列
- effects: 用于保存有callback回调函数的 update 对象, 在commit之后, 会依次调用这里的回调函数.
SharedQueue
- pending: 指向即将输入的update队列. 在class组件中调用setState()之后, 会将新的 update 对象添加到这个队列中来.
Update
- eventTime: 发起update事件的时间(17.0.2 中作为临时字段, 即将移出)
- lane: update所属的优先级
- tag: 表示update种类, 共 4 种. UpdateState,ReplaceState,ForceUpdate,CaptureUpdate
- payload: 载荷, update对象真正需要更新的数据, 可以设置成一个回调函数或者对象.
- callback: 回调函数. commit完成之后会调用.
- next: 指向链表中的下一个, 由于UpdateQueue是一个环形链表, 最后一个update.next指向第一个update对象.

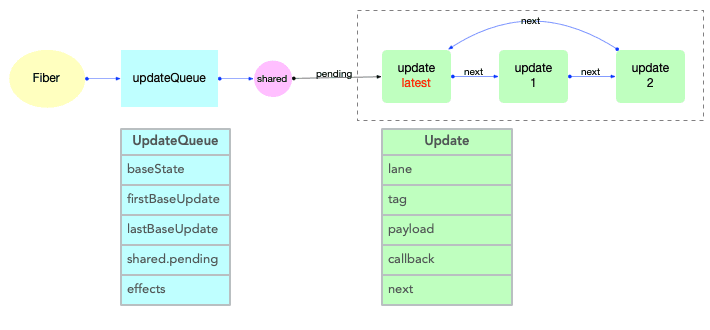

updateQueue是fiber对象的一个属性, 所以不能脱离fiber存在. 它们之间数据结构和引用关系如下:

注意:

此处只是展示数据结构和引用关系.对于updateQueue在更新阶段的实际作用和运行逻辑, 会在状态组件(class 与 function)章节中详细解读.

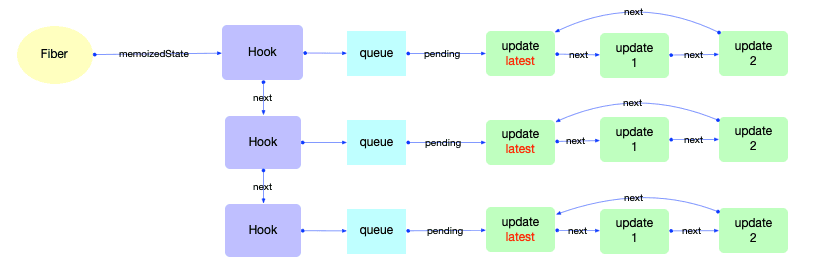

Hook 对象

Hook用于function组件中, 能够保持function组件的状态(与class组件中的state在性质上是相同的, 都是为了保持组件的状态).在react@16.8以后, 官方开始推荐使用Hook语法, 常用的 api 有useState,useEffect,useCallback等, 官方一共定义了14 种Hook类型.

这些 api 背后都会创建一个Hook对象, 先观察Hook对象的数据结构:

export type Hook = {|
  memoizedState: any,
  baseState: any,
  baseQueue: Update<any, any> | null,
  queue: UpdateQueue<any, any> | null,
  next: Hook | null,
|};

type Update<S, A> = {|
  lane: Lane,
  action: A,
  eagerReducer: ((S, A) => S) | null,
  eagerState: S | null,
  next: Update<S, A>,
  priority?: ReactPriorityLevel,
|};

type UpdateQueue<S, A> = {|
  pending: Update<S, A> | null,
  dispatch: (A => mixed) | null,
  lastRenderedReducer: ((S, A) => S) | null,
  lastRenderedState: S | null,
|};

属性解释:

Hook

memoizedState: 内存状态, 用于输出成最终的fiber树
baseState: 基础状态, 当Hook.queue更新过后, baseState也会更新.
baseQueue: 基础状态队列, 在reconciler阶段会辅助状态合并.
queue: 指向一个Update队列
next: 指向该function组件的下一个Hook对象, 使得多个Hook之间也构成了一个链表.

Hook.queue和 Hook.baseQueue(即UpdateQueue和Update）是为了保证Hook对象能够顺利更新, 与上文fiber.updateQueue中的UpdateQueue和Update是不一样的(且它们在不同的文件), 其逻辑会在状态组件(class 与 function)章节中详细解读.

Hook与fiber的关系:

在fiber对象中有一个属性fiber.memoizedState指向fiber节点的内存状态. 在function类型的组件中, fiber.memoizedState就指向Hook队列(Hook队列保存了function类型的组件状态).

所以Hook也不能脱离fiber而存在, 它们之间的引用关系如下:

注意:

此处只是展示数据结构和引用关系.对于Hook在运行时的实际作用和逻辑, 会在状态组件(class 与 function)章节中详细解读.

scheduler 包

scheduler包负责调度, 在内部维护一个任务队列(taskQueue). 这个队列是一个最小堆数组, 其中存储了 task 对象.

Task 对象

scheduler包中, 没有为 task 对象定义 type, 其定义是直接在 js 代码中:

var newTask = {
  id: taskIdCounter++,
  callback,
  priorityLevel,
  startTime,
  expirationTime,
  sortIndex: -1,
};

属性解释:

id: 位移标识
callback: task 最核心的字段, 指向react-reconciler包所提供的回调函数.
priorityLevel: 优先级
startTime: 一个时间戳,代表 task 的开始时间(创建时间 + 延时时间).
expirationTime: 过期时间.
sortIndex: 控制 task 在队列中的次序, 值越小的越靠前.

注意task中没有next属性, 它不是一个链表, 其顺序是通过堆排序来实现的(小顶堆数组, 始终保证数组中的第一个task对象优先级最高).

转载自图解 React 源码系列

React 基础概念

1. 包结构

基础包结构

2. 工作循环

区别与联系

3. React 应用中的高频对象

react 包

ReactElement 对象

ReactComponent对象

其他ReactElement

ReactElement内存结构

react-reconciler 包

Fiber 对象

Update 与 UpdateQueue 对象

Hook 对象

scheduler 包

Task 对象

其他`ReactElement`

`ReactElement`内存结构

`react-reconciler` 包
