React Reconciler

Authors

reconciler 运作流程

概览

归纳一下react-reconciler包的主要作用, 将主要功能分为 4 个方面:

  1. 输入: 暴露api函数(如: scheduleUpdateOnFiber), 供给其他包(如react包)调用.
  2. 注册调度任务: 与调度中心(scheduler包)交互, 注册调度任务task, 等待任务回调.
  3. 执行任务回调: 在内存中构造出fiber树, 同时与与渲染器(react-dom)交互, 在内存中创建出与fiber对应的DOM节点.
  4. 输出: 与渲染器(react-dom)交互, 渲染DOM节点.

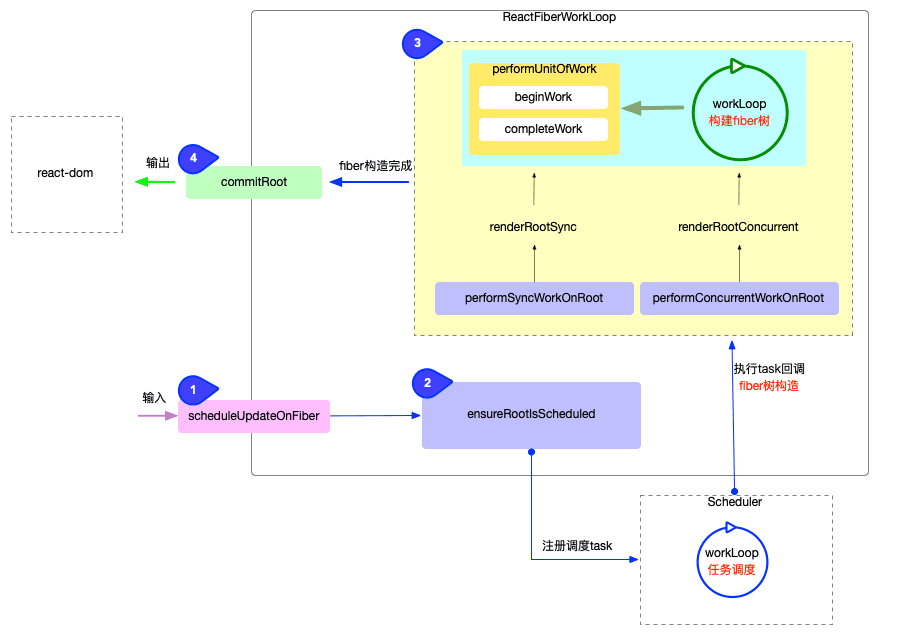

以上功能源码都集中在ReactFiberWorkLoop.js中. 现在将这些功能(从输入到输出)串联起来, 用下图表示:

图中的1,2,3,4步骤可以反映react-reconciler包从输入到输出的运作流程,这是一个固定流程, 每一次更新都会运行.

分解

图中只列举了最核心的函数调用关系(其中的每一步都有各自的实现细节, 会在后续的章节中逐一展开). 将上述 4 个步骤逐一分解, 了解它们的主要逻辑.

输入

在ReactFiberWorkLoop.js中, 承接输入的函数只有scheduleUpdateOnFiber源码地址. 在react-reconciler对外暴露的 api 函数中, 只要涉及到需要改变 fiber 的操作(无论是首次渲染或后续更新操作), 最后都会间接调用scheduleUpdateOnFiber, 所以scheduleUpdateOnFiber函数是输入链路中的必经之路.

// 唯一接收输入信号的函数
export function scheduleUpdateOnFiber(fiber: Fiber, lane: Lane, eventTime: number) {
  // ... 省略部分无关代码
  const root = markUpdateLaneFromFiberToRoot(fiber, lane)
  if (lane === SyncLane) {
    if (
      (executionContext & LegacyUnbatchedContext) !== NoContext &&
      (executionContext & (RenderContext | CommitContext)) === NoContext
    ) {
      // 直接进行`fiber构造`
      performSyncWorkOnRoot(root)
    } else {
      // 注册调度任务, 经过`Scheduler`包的调度, 间接进行`fiber构造`
      ensureRootIsScheduled(root, eventTime)
    }
  } else {
    // 注册调度任务, 经过`Scheduler`包的调度, 间接进行`fiber构造`
    ensureRootIsScheduled(root, eventTime)
  }
}

逻辑进入到scheduleUpdateOnFiber之后, 后面有 2 种可能:

  1. 不经过调度, 直接进行fiber构造.
  2. 注册调度任务, 经过Scheduler包的调度, 间接进行fiber构造.

注册调度任务

与输入环节紧密相连, scheduleUpdateOnFiber函数之后, 立即进入ensureRootIsScheduled函数(源码地址):

// ... 省略部分无关代码
function ensureRootIsScheduled(root: FiberRoot, currentTime: number) {
  // 前半部分: 判断是否需要注册新的调度
  const existingCallbackNode = root.callbackNode
  const nextLanes = getNextLanes(
    root,
    root === workInProgressRoot ? workInProgressRootRenderLanes : NoLanes
  )
  const newCallbackPriority = returnNextLanesPriority()
  if (nextLanes === NoLanes) {
    return
  }
  if (existingCallbackNode !== null) {
    const existingCallbackPriority = root.callbackPriority
    if (existingCallbackPriority === newCallbackPriority) {
      return
    }
    cancelCallback(existingCallbackNode)
  }

  // 后半部分: 注册调度任务
  let newCallbackNode
  if (newCallbackPriority === SyncLanePriority) {
    newCallbackNode = scheduleSyncCallback(performSyncWorkOnRoot.bind(null, root))
  } else if (newCallbackPriority === SyncBatchedLanePriority) {
    newCallbackNode = scheduleCallback(
      ImmediateSchedulerPriority,
      performSyncWorkOnRoot.bind(null, root)
    )
  } else {
    const schedulerPriorityLevel = lanePriorityToSchedulerPriority(newCallbackPriority)
    newCallbackNode = scheduleCallback(
      schedulerPriorityLevel,
      performConcurrentWorkOnRoot.bind(null, root)
    )
  }
  root.callbackPriority = newCallbackPriority
  root.callbackNode = newCallbackNode
}

ensureRootIsScheduled的逻辑很清晰, 分为 2 部分:

  1. 前半部分: 判断是否需要注册新的调度(如果无需新的调度, 会退出函数)
  2. 后半部分: 注册调度任务
    • performSyncWorkOnRoot或performConcurrentWorkOnRoot被封装到了任务回调(scheduleCallback)中
    • 等待调度中心执行任务, 任务运行其实就是执行performSyncWorkOnRoot或performConcurrentWorkOnRoot

执行任务回调

任务回调, 实际上就是执行performSyncWorkOnRoot或performConcurrentWorkOnRoot. 简单看一下它们的源码(在fiber树构造章节再深入分析), 将主要逻辑剥离出来, 单个函数的代码量并不多.

performSyncWorkOnRoot:

// ... 省略部分无关代码
function performSyncWorkOnRoot(root) {
  let lanes
  let exitStatus

  lanes = getNextLanes(root, NoLanes)
  // 1. fiber树构造
  exitStatus = renderRootSync(root, lanes)

  // 2. 异常处理: 有可能fiber构造过程中出现异常
  if (root.tag !== LegacyRoot && exitStatus === RootErrored) {
    // ...
  }

  // 3. 输出: 渲染fiber树
  const finishedWork: Fiber = (root.current.alternate: any)
  root.finishedWork = finishedWork
  root.finishedLanes = lanes
  commitRoot(root)

  // 退出前再次检测, 是否还有其他更新, 是否需要发起新调度
  ensureRootIsScheduled(root, now())
  return null
}

performSyncWorkOnRoot的逻辑很清晰, 分为 3 部分:

  1. fiber 树构造
  2. 异常处理: 有可能 fiber 构造过程中出现异常
  3. 调用输出

performConcurrentWorkOnRoot

// ... 省略部分无关代码
function performConcurrentWorkOnRoot(root) {

  const originalCallbackNode = root.callbackNode;

  // 1. 刷新pending状态的effects, 有可能某些effect会取消本次任务
  const didFlushPassiveEffects = flushPassiveEffects();
  if (didFlushPassiveEffects) {
    if (root.callbackNode !== originalCallbackNode) {
      // 任务被取消, 退出调用
      return null;
    } else {
      // Current task was not canceled. Continue.
    }
  }
  // 2. 获取本次渲染的优先级
  let lanes = getNextLanes(
    root,
    root === workInProgressRoot ? workInProgressRootRenderLanes : NoLanes,
  );
  // 3. 构造fiber树
  let exitStatus = renderRootConcurrent(root, lanes);

  if (
    includesSomeLane(
      workInProgressRootIncludedLanes,
      workInProgressRootUpdatedLanes,
    )
  ) {
    // 如果在render过程中产生了新的update, 且新update的优先级与最初render的优先级有交集
    // 那么最初render无效, 丢弃最初render的结果, 等待下一次调度
    prepareFreshStack(root, NoLanes);
  } else if (exitStatus !== RootIncomplete) {
    // 4. 异常处理: 有可能fiber构造过程中出现异常
    if (exitStatus === RootErrored) {
      // ...
    }.
    const finishedWork: Fiber = (root.current.alternate: any);
    root.finishedWork = finishedWork;
    root.finishedLanes = lanes;
    // 5. 输出: 渲染fiber树
    finishConcurrentRender(root, exitStatus, lanes);
  }

  // 退出前再次检测, 是否还有其他更新, 是否需要发起新调度
  ensureRootIsScheduled(root, now());
  if (root.callbackNode === originalCallbackNode) {
    // 渲染被阻断, 返回一个新的performConcurrentWorkOnRoot函数, 等待下一次调用
    return performConcurrentWorkOnRoot.bind(null, root);
  }
  return null;
}

performConcurrentWorkOnRoot的逻辑与performSyncWorkOnRoot的不同之处在于, 对于可中断渲染的支持:

  1. 调用performConcurrentWorkOnRoot函数时, 首先检查是否处于render过程中, 是否需要恢复上一次渲染.
  2. 如果本次渲染被中断, 最后返回一个新的 performConcurrentWorkOnRoot 函数, 等待下一次调用.

输出

commitRoot:

// ... 省略部分无关代码
function commitRootImpl(root, renderPriorityLevel) {
  // 设置局部变量
  const finishedWork = root.finishedWork
  const lanes = root.finishedLanes

  // 清空FiberRoot对象上的属性
  root.finishedWork = null
  root.finishedLanes = NoLanes
  root.callbackNode = null

  // 提交阶段
  let firstEffect = finishedWork.firstEffect
  if (firstEffect !== null) {
    const prevExecutionContext = executionContext
    executionContext |= CommitContext
    // 阶段1: dom突变之前
    nextEffect = firstEffect
    do {
      commitBeforeMutationEffects()
    } while (nextEffect !== null)

    // 阶段2: dom突变, 界面发生改变
    nextEffect = firstEffect
    do {
      commitMutationEffects(root, renderPriorityLevel)
    } while (nextEffect !== null)
    root.current = finishedWork

    // 阶段3: layout阶段, 调用生命周期componentDidUpdate和回调函数等
    nextEffect = firstEffect
    do {
      commitLayoutEffects(root, lanes)
    } while (nextEffect !== null)
    nextEffect = null
    executionContext = prevExecutionContext
  }
  ensureRootIsScheduled(root, now())
  return null
}

在输出阶段,commitRoot的实现逻辑是在commitRootImpl函数中, 其主要逻辑是处理副作用队列, 将最新的 fiber 树结构反映到 DOM 上.

核心逻辑分为 3 个步骤:

  1. commitBeforeMutationEffects
    • dom 变更之前, 主要处理副作用队列中带有Snapshot,Passive标记的fiber节点.
  2. commitMutationEffects
    • dom 变更, 界面得到更新. 主要处理副作用队列中带有Placement, Update, Deletion, Hydrating标记的fiber节点.
  3. commitLayoutEffects
    • dom 变更后, 主要处理副作用队列中带有Update | Callback标记的fiber节点.

转载自 图解 React 源码系列
